防水套管圖例中的符號常常令人摸不著頭腦，但想要正確應用防水套管，了解這些符號的含義就顯得尤為重要。奧凡將為大家詳細解讀防水套管圖例中的常見符號，幫助職業技能工們更好地掌握防水套管。

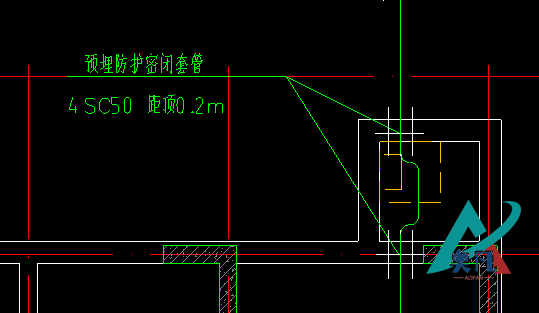

防水套管圖例符號

   讓我們了解一下防水套管圖例符號的意義。在圖紙中，每個符號代表著一種特定的防水套管類型、尺寸、材料以及安裝方式等信息。在現場安裝中，工種技術人員需要仔細閱讀圖例中的符號，以確保選擇和應用的防水套管符合設計要求和施工標準。

   通常情況下，防水套管圖例中的符號按照外形和尺寸等因素來進行分類。下面是一些常見符號的解釋：

   1. 圓形符號

   圓形符號通常代表標準尺寸的防水套管，如管徑為20厘米或25厘米的防水套管。

   2. 方形符號

   方形符號通常代表大型或非標準尺寸的防水套管，例如使用在機房內的大口徑防水套管，或具有特殊彎曲的防水套管。

   3. 顏色符號

   不同顏色的符號通常代表具體的材料類型或防火等級。例如，藍色的符號表示PVC材料制成的防水套管，而紅色的符號表示耐高溫等級為C級的防水套管。

   除了上述常見符號外，還有一些其他的符號的含義需要了解：

   4. 箭頭符號

   箭頭通常表示防水套管的安裝方向，以確保電氣線路連接正確，防水套管可起到防水防塵的作用。

   5. 帶切口的符號

   這種符號通常代表防水套管需要進行切割后使用的型號。切口的數量或尺寸通常由符號背后的數字表示。

   6. 按鈕符號

   按鈕符號通常用于表示防水套管接頭或轉向連接處。通常會有一個數字與按鈕符號相對應，表示連接處的角度或彎曲程度。

   了解這些防水套管圖例中的神秘符號的含義和用途，工種技術人員可以更加快速準確地應用防水套管。正確的使用防水套管符號圖例可以有效地提高施工或維修工作的效率，以及減少出現問題的可能性。

   對于不同類型的防水套管符號可能有所不同，還需要結合具體的標準和規范進行理解和應用。因此，在使用符號圖例的過程中，還需要細致仔細地閱讀圖紙中的說明以及相應的規范，才能真正做到正確應用。

   防水套管圖例符號的含義和意義對于工種技術人員而言尤為重要。仔細理解每個符號的意義和應用范疇，可為工種技術人員的現場工作帶來巨大的益處。
