根據搜索結果,電氣套管預埋圖集規范主要包括以下幾個方面:

1. 預留預埋施工流程:

   包括預留預埋施工流程圖,涉及電氣套管制作、電氣套管選型、套電氣管安裝等步驟。

2. 電氣套管制作:

   根據機電管線綜合圖,由專業工程師對剛性防水套管、柔性防水套管、一般填料套管進行逐層、逐部位數量統計,并確定預埋套管的長度,列出詳細清單。

3. 電氣套管安裝工藝:

   電氣套管型號應比穿越的管道大1至2號,過墻套管的長度應為墻厚加上兩面抹灰厚度,過樓板電氣套管長度應為樓板厚度加上兩面抹灰厚度再加上20mm(衛生間50mm)。

   電氣套管應兩端平齊,打掉毛刺,除銹防腐,在混凝土中電氣套管預留應位置準確,過墻兩端與飾面平,過樓板下端與樓板飾面平。

4. 電氣套管安裝:

   在主體結構鋼筋綁扎好后,按照深化設計圖標高幾何尺寸找準位置,然后將剛性防水套管置于鋼筋中進行加固。

  使用結構鋼筋或附加鋼筋采取“#”型對電氣套管進行加固,“#”型鋼筋的交叉點、電氣套管與鋼筋交叉點進行焊接,使電氣套管牢固的固定在鋼筋網中。

5. 電氣預埋管圖集:

   嚴禁使用電焊、氣焊割管,嚴禁將腳手架作為電纜管使用。

   銹蝕嚴重的鋼管不得使用;鋼管彎制或安裝前應將管口及管內雜物清掃干凈,并除去毛刺。

   電纜管切割采用手工鋸或切割機進行切割,并確保切割面平整且不傾斜;切割后須立即將管口毛刺打磨干凈,并打磨管口成喇叭型。

6. 電氣預埋管施工技術規范:

   電纜管的彎曲半徑R≥10D(電纜管外徑);彎曲角度≥90°,并盡可能減少90°彎頭;電纜管彎制不得出現明顯的凹癟、裂紋、折皺,鋼管彎扁程度≤0.1D(電纜管外徑)。

7. 建筑電氣工程施工質量驗收規范:

   導管穿越密閉或防護密閉隔墻時,應設置預埋套管,預埋套管的制作和安裝應符合設計要求,電氣套管兩端伸出墻面的長度宜為30mm～50mm,導管穿越密閉穿墻電氣套管的兩側應設置過線盒,并應做好封堵。

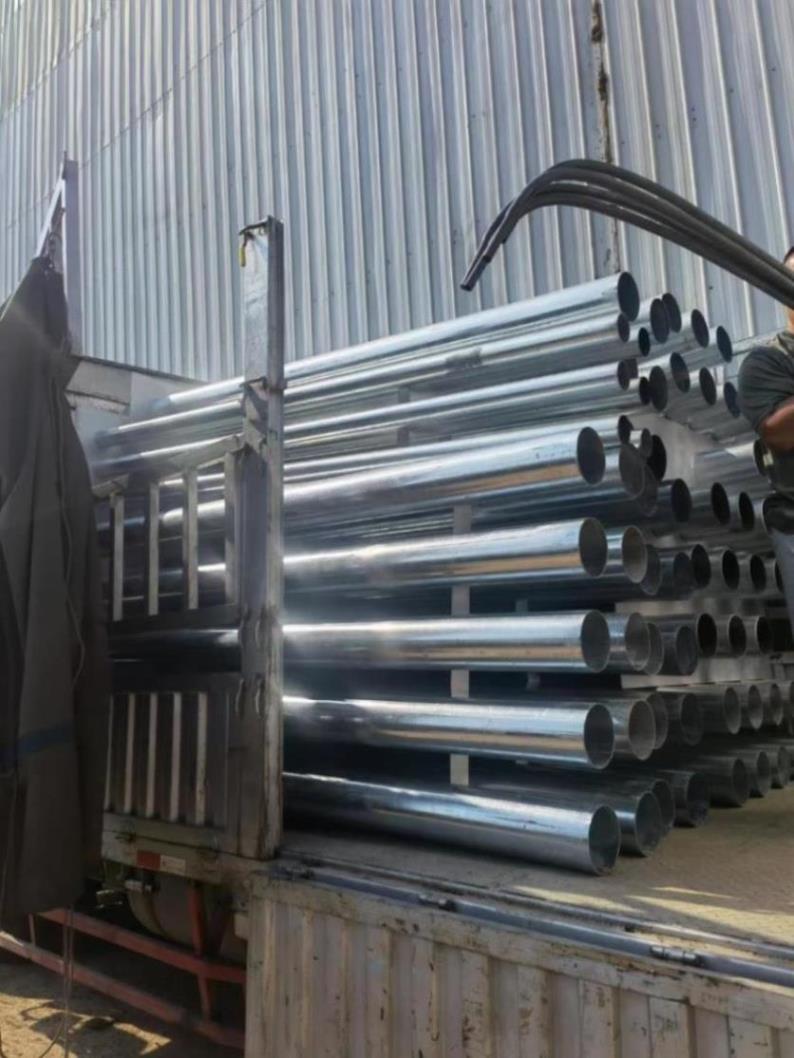

電氣套管

8. 建筑電氣工程施工安裝圖集:

   圖集編號18D802,適用于新建、改建和擴建的民用及工業建筑一般要求,電壓等級為AC35kV及以下建筑電氣安裝工程的施工。

以上是電氣套管預埋圖集規范的一些關鍵點,具體實施時還需參照《GB50303-2015 建筑電氣工程施工質量驗收規范》等相關國家標準。
