剛性防水套管的對應管徑選擇是一個技術性很強的問題,它直接關系到防水效果和工程質量。以下是一些關鍵點,幫助我們了解剛性防水套管與對應管徑的關系:

剛性防水套管與管徑的關系

1. 尺寸對照表:

   - 剛性防水套管的尺寸對照表是選擇合適防水套管的關鍵。根據百度文庫中的資料,剛性防水套管的尺寸表詳細列出了不同管徑對應的剛性防水套管尺寸,包括外徑、擋圈外徑、剛性防水套管外徑、翼環外徑以及套管厚度等。

2. 管徑匹配:

   - 在實際應用中,剛性防水套管的尺寸應略大于穿管的管徑。例如,DN200的剛性防水套管外徑為273mm,考慮到兩側壁厚(2*8mm=16mm),內徑為257mm,而DN200管道的外徑為219mm,這樣防水套管與管道之間就有30-40mm的間隙,可以填充密封填料,確保防水效果。

3. 標準圖集:

   - 剛性防水套管的尺寸通常參照標準圖集02S404或S312系列,這些圖集提供了詳細的尺寸數據,包括內徑、外徑、翼環尺寸及長度等核心參數,為工程師在選型時提供了直觀且準確的依據。

4. 材質與焊接:

   - 鋼套管及翼環通常使用A3材料制作,并使用T42焊條焊接。這確保了防水套管的強度和耐久性。

5. 安裝要求:

   - 剛性防水套管的安裝要求非常嚴格。例如,剛性防水套管穿墻處的墻壁,如果遇到非混凝土墻壁時應改為混凝土墻壁,Ⅱ型剛性防水套管應比翼環直徑大200mm,并且須將剛性防水套管一次澆固于墻內。剛性防水套管內的填料應緊密搗實,防水套管處的混凝土墻厚應不小于200mm。

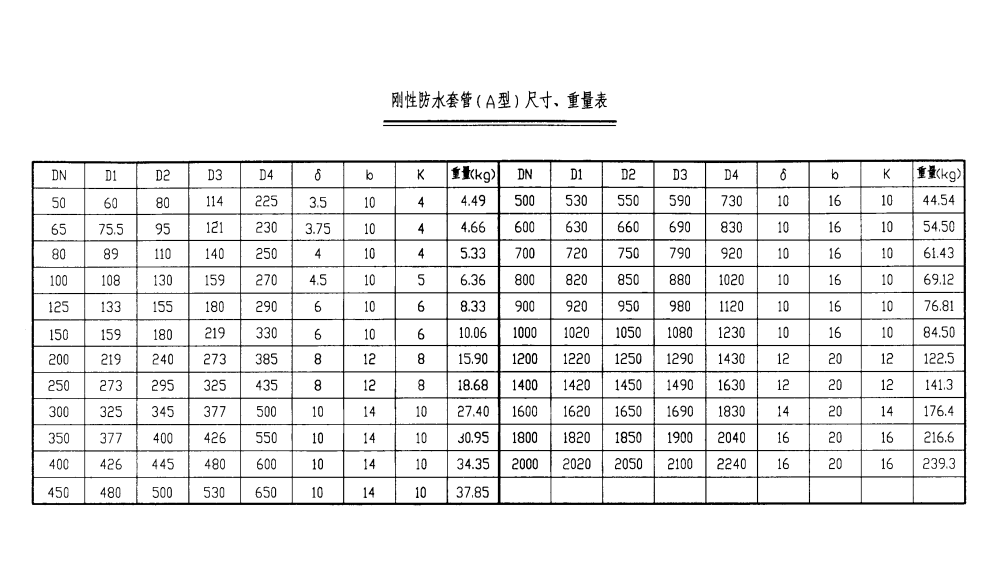

剛性防水套管(A型)尺寸、重量表
