迎水面防水套管是一種用于保護管道穿過墻壁時不受水滲漏影響的裝置,特別適用于迎水面(即直接面對水的一側)。它通常由防水材料和套管組成,能夠有效地防止雨水或其他液體通過管道與墻壁之間的縫隙滲入建筑物內部。

1. 類型

迎水面防水套管主要分為以下幾種類型:

剛性防水套管:

適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物,如地下室外墻。

柔性防水套管:

適用于管道穿墻處承受管道振動和伸縮變形的構(建)筑物,如水池。柔性防水套管在預埋時需要區分迎水面和背水面,因為其橡膠密封圈和法蘭壓蓋是活動的。

2. 安裝要求

預埋迎水面防水套管:

在屋面板澆筑混凝土時,應預先埋入帶止水翼的迎水面防水套管,并確保管周混凝土密實。

迎水面防水套管高度:

迎水面防水套管應高出屋面300mm以上,內徑至少應比管道外徑大30mm。

迎水面防水套管坡度:

穿墻套管其兩端須與墻面平齊,迎水面防水套管預留時須按內高外低的原則設置坡度。

密封處理:

主體結構施工時預留套迎水面防水管兩端要用膠布等密封好,避免澆筑混凝土時堵塞迎水面防水套管。

縫隙填充:

迎水面防水套管與管道之間的縫隙以及保溫層與管道之間的縫隙應用柔性阻燃材料密實填充,且端面光滑,管道接口不得設在迎水面防水套管內。

內側堵塞:

先從內側用瀝青油麻絲填充至迎水面防水套管的中間部位,并填充密實。

外側堵塞:

外側堵塞的具體做法根據設計要求進行。

3. 相關規范

《建筑與市政工程防水通用規范》GB55030-2022:

自2023年4月1日起實施,為強制性工程建設規范,全部條文須嚴格執行。該規范對地下工程迎水面主體結構的防水要求做出了明確規定,包括防水混凝土的抗滲等級、結構厚度、裂縫寬度等。

4. 注意事項

區分迎水面和背水面:

對于柔性防水套管,在預埋時需要區分迎水面和背水面,以確保橡膠密封圈和法蘭壓蓋的正確安裝。

非混凝土墻壁處理:

如遇非混凝土墻壁時應改用混凝土墻壁,共澆注混凝土范圍應比翼環直徑大200mm,而且須將迎水面防水套管一次澆固于墻內。

防腐處理:

迎水面防水套管部分加工完成后,在其外壁均刷底漆一遍,外層防腐由設計決定。

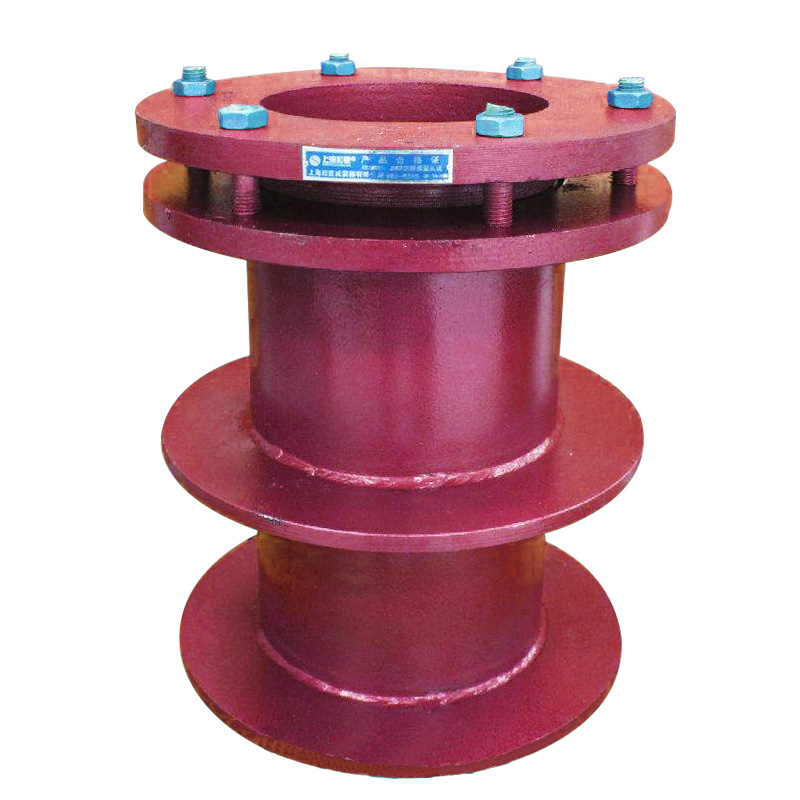

迎水面防水套管
