在人防區域預埋SC電纜線套管時,需要遵循一些規范和要求。首先,根據《人民防空地下室設計規范》[2],電氣管線進出人防區域時,應使用穿焊接鋼管,這通常指的是SC(薄壁電線管)套管。

對于預埋的SC套管,有一些具體的要求。首先,sc電纜線套管的管徑應為65mm,管壁厚度不小于2.5mm,并采用熱鍍鋅鋼管[1]。這些要求旨在確保sc電纜線套管在戰時或緊急情況下能夠提供足夠的防護和密閉性能。

在施工過程中,需要注意以下幾點:

1. sc電纜線套管應與建筑物的結構**連接,如通過鋼筋加強處理等方式,以確保其能夠承受可能的沖擊力[3]。

2. sc電纜線套管應采取防護密閉措施,以防止外部威脅進入建筑物內部[5]。

3. 在預埋sc電纜線套管時,應注意其與墻面的垂直度和伸出墻面的長度,通常要求穿墻短管的軸線與所在墻面垂直,兩端伸出墻面的長度宜為50-100mm左右[7]。

4. 在人防區域和非人防區域之間,如果需要引入電氣管線,應在密閉隔墻、臨空隔墻上做防護密閉處理[5]。

5. 對于弱電線路,一般選用多根導線穿管通過外墻、臨空墻、防護密閉隔墻和密閉隔墻,并采用密閉盒的模式,以確保密閉效果[7]。

在人防區域預埋SC電纜線套管時,需要遵循相關規范和要求,以確保工程的質量和安全性。

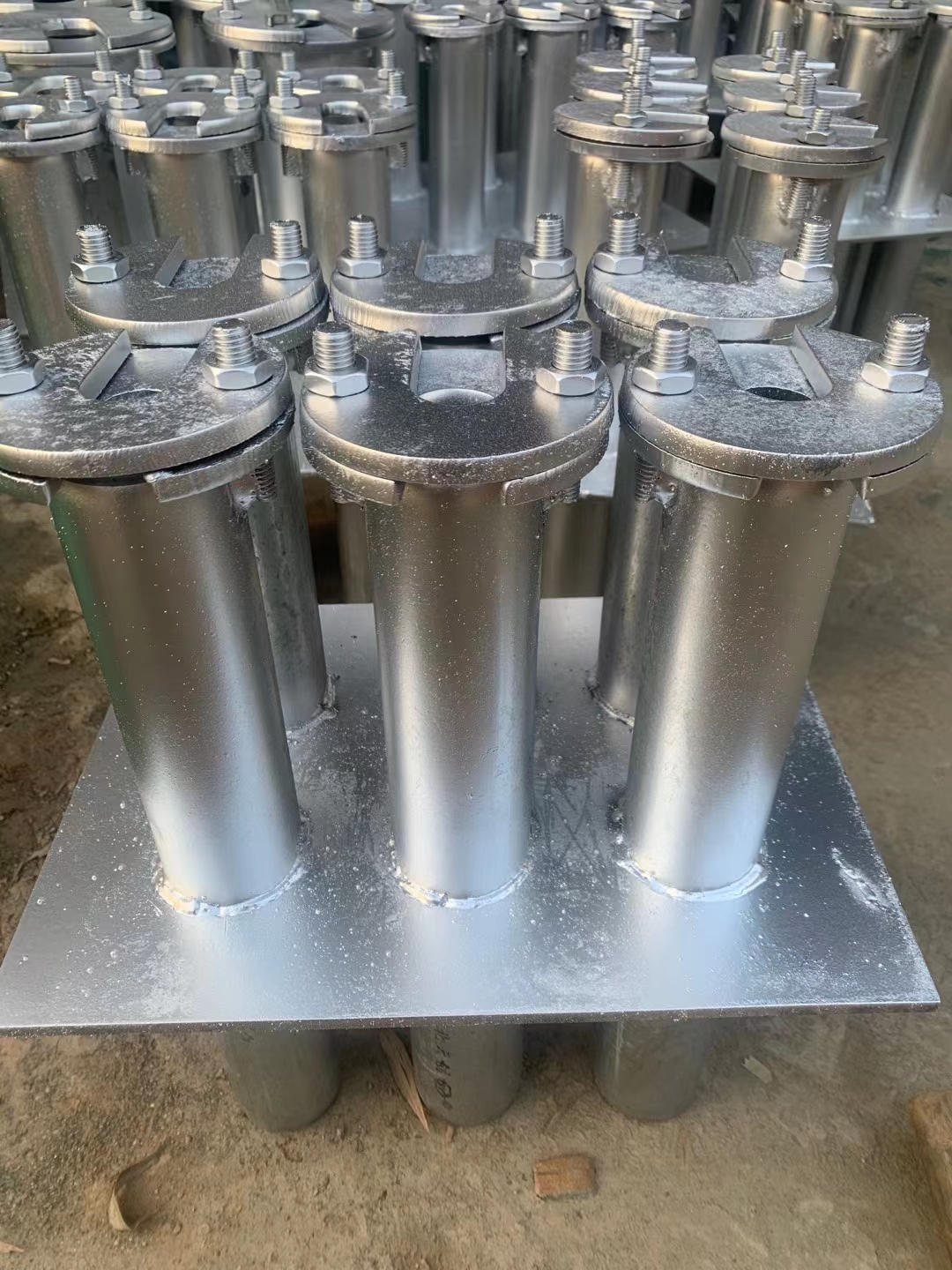

人防區域預埋sc電纜線套管圖片

參考資料:

[1 人民防空地下室設計規范GB50038-2005（2023修訂版）

[2] 地下室人防預留預埋施工要點及控制點 - 百度文庫

[3] 人民防空工程施工及驗收規范GB 50134-2004
