提及剛性防水套管尺寸表,就要了解剛性防水套管尺寸表中的各項參數代表著不同的意思,我們先看下剛性防水套管尺寸表，但是不同型號的剛性防水套管有不同的尺寸表。我們先以剛性防水套管A型尺寸，重量表為例，就此問題逐一解釋:

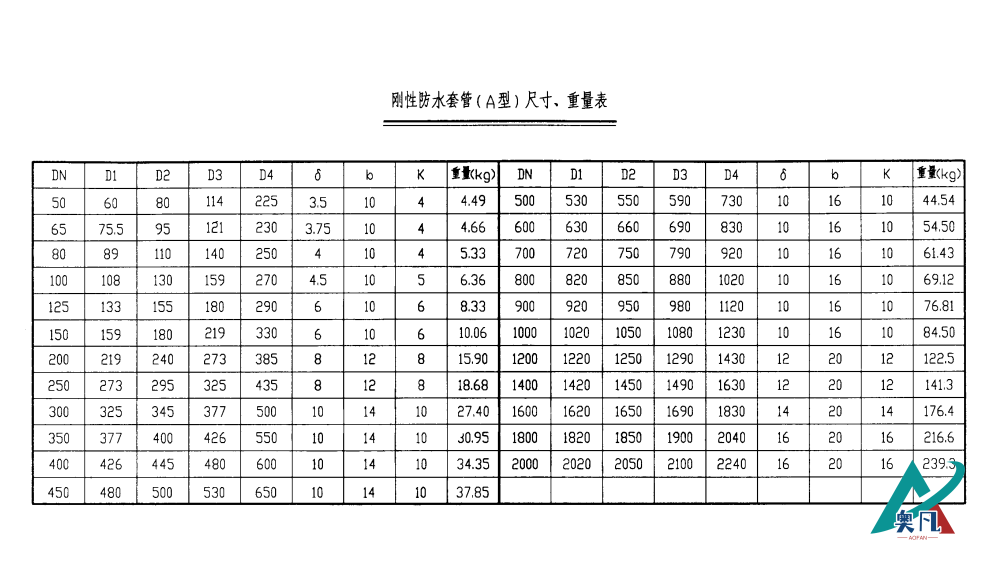

剛性防水套管(A型)尺寸、重量表

從此表中，您看懂了嗎?相信您仍然處于模糊的概念之中，別著急，小編展示一張結構示意圖，對照結構示意圖，相信您一定會一抹了然。

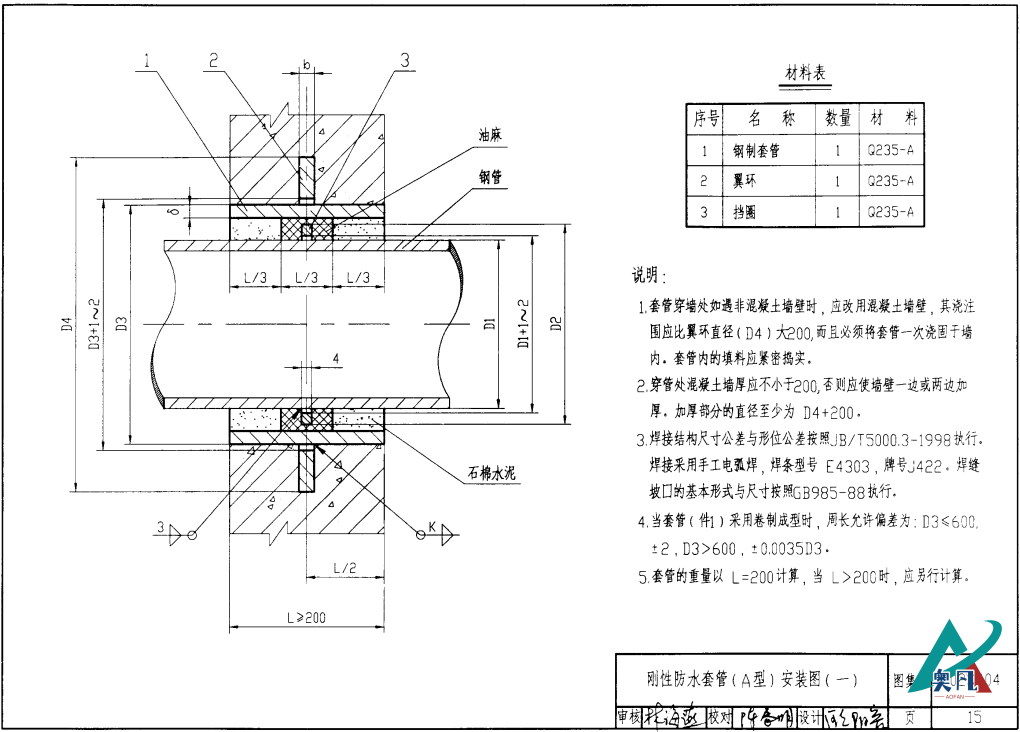

剛性防水套管A型結構示意圖

1. DN:管道的規格。

DN是根據管道內徑規定的規格表示方法,N代表內徑的拼音首字母。比如DN200表示管道的內徑為200毫米。

2. D:直徑。

在尺寸表中,D通常表示直徑。D1代表穿過防水套管內部管道的外徑,D2代表剛性防水套管的外徑。

3. L:長度。

L表示剛性防水套管的長度,用于確定防水套管的整體尺寸。

4. b:剛性防水套管的壁厚。

b表示剛性防水套管的壁厚,也就是管道壁的厚度。

5. δ:厚度。

δ用于表示各個部分的厚度。δ1通常用來表示穿過防水套管的鋼管的厚度,而δ2則表示防水套管自身的壁厚。

6. K:法蘭的孔距。

K代表法蘭上螺栓的孔距,即螺栓孔之間的中心距離。

除了以上的參數,有時候還會出現其他的尺寸參數,例如:

D3:法蘭壓蓋的內徑。

D3用來表示法蘭壓蓋內部的孔徑大小。

D4:螺栓孔的中心距離。

D4表示防水套管上螺栓孔之間的中心距離。

D5:防水套管外部法蘭的外徑。

D5用來表示防水套管外部法蘭的*大直徑。

I0:密封圈的厚度。

I0表示防水套管和法蘭之間的密封圈的厚度,用于**防水的效果。

n-M:螺栓的數量和型號。

n表示螺栓的數量,M則代表螺栓的型號。

剛性防水套管尺寸表的目的是為了標明不同部分的尺寸,方便用戶和制造商選擇合適的剛性防水套管規格,確保防水套管能夠準確穿越管道并達到防水要求。具體的參數意義可能會有所差異,具體的解釋應該以實際尺寸表所附的說明為準。
