防護密閉防水套管是在地下室工程中常用的一種防水材料,用于保護穿越管道的安全性和防水效果。根據不同的設計要求,防護密閉套管分為A、B、C、D、E、F六種型式,每種型號適用于不同的管道類型。

1. A型防護密閉套管:

A型主要由鋼制套管和翼環組成,適用于穿鋼塑復合管的管道。它通過套管和翼環結構,實現對管道的保護和密封。

2. B型防護密閉套管:

B型主要由鋼制套管、翼環和擋圈組成,適用于穿鋼管的管道。相較于A型,B型增加了擋圈的設計,提供了更好的固定和密封效果。

防護密閉防水套管A/B型

3. C型防護密閉套管:

C型主要由鋼制套管、翼環、擋版和固定法蘭組成,適用于穿鋼塑復合管的管道。該型號設計中增加了擋版和固定法蘭,提供了更高的固定性和密封性。

4. D型防護防水套管:

D型主要由鋼制套管、翼環、擋圈、擋板和固定法蘭組成,適用于穿鋼管的管道。相比C型,D型還增加了擋板的設計,進一步加強了套管的固定性和防水性能。

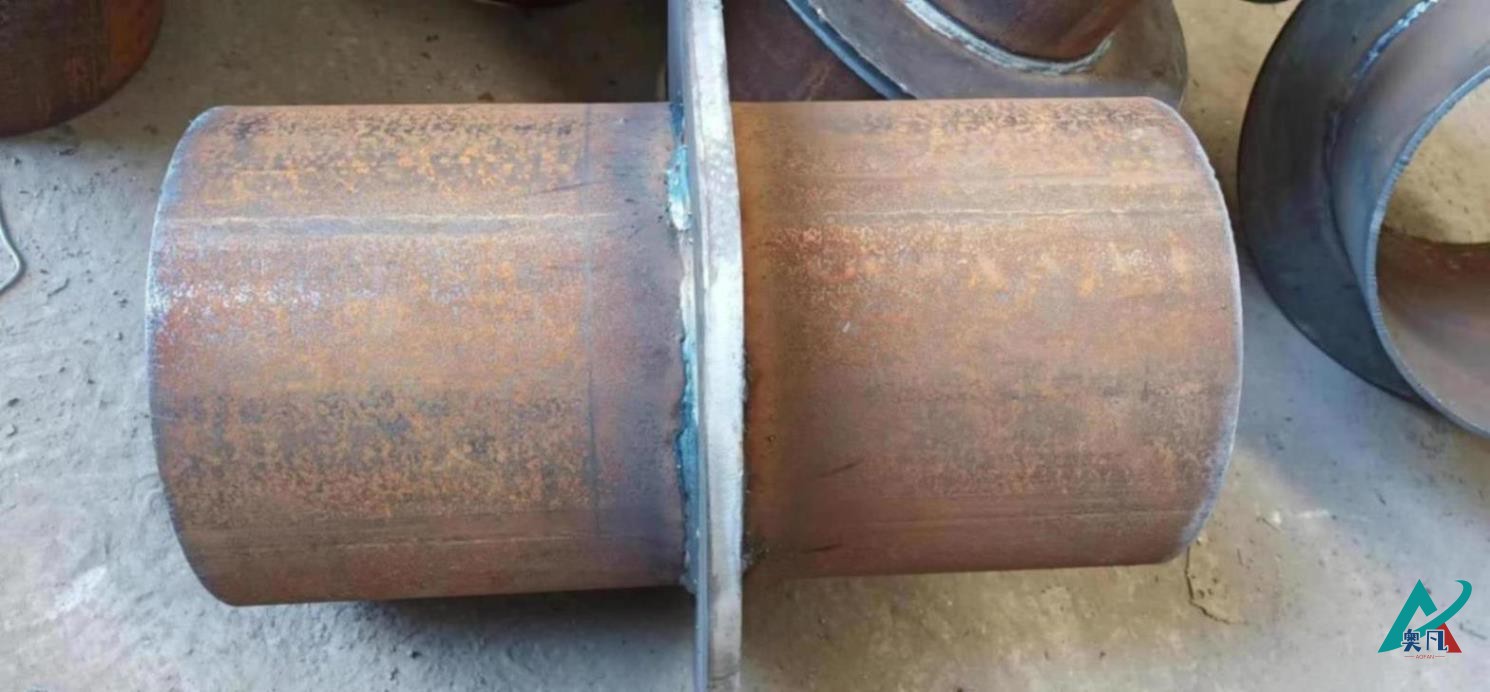

防護密閉防水套管C/D型

5. E型防護密閉套管:

E型主要由鋼制套管、翼環、固定法蘭和擋板組成,適用于穿鋼塑復合管的管道。E型相較于D型,取消了擋圈的設計,簡化了結構,但仍保持較好的固定效果。

6. F型防護密閉套管:

F型主要由鋼制套管、翼環、擋圈、固定法蘭和擋板組成,適用于穿鋼管的管道。F型相較于E型,增加了擋圈的設計,提供了更好的固定效果和防水性能。

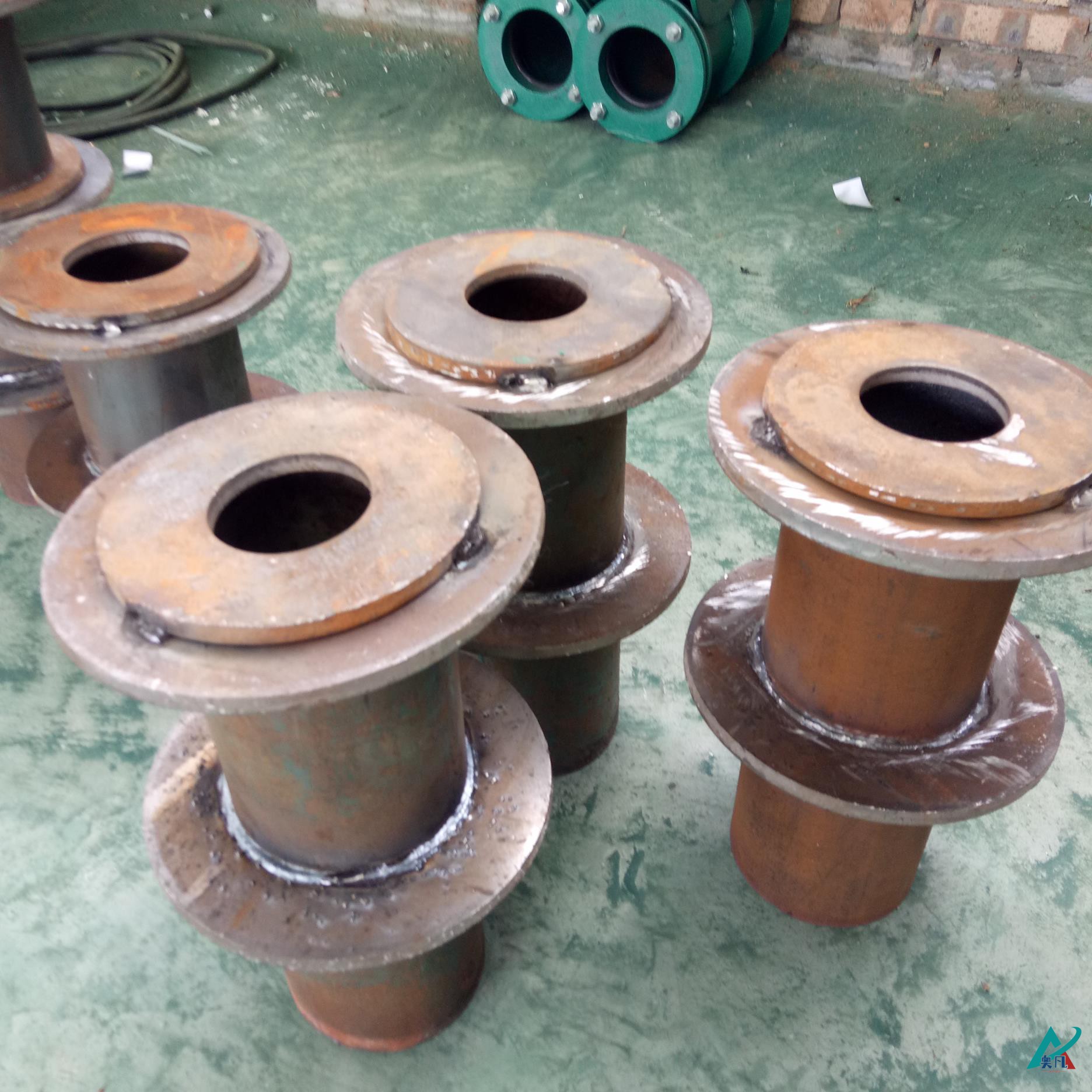

防護密閉防水套管E/F型

在安裝時,需要根據圖紙設計的型號來選擇使用相應的防護密閉套管。對于帶擋板和固定法蘭的型號,在施工前需完成填充材料的施工,然后再進行擋板和固定法蘭的焊接工作。

防護密閉防水套管ABCDEF型的差異主要體現在結構設計和適用管道類型上。選擇合適的型號能夠確保管道的安全性和防水效果。在工程應用中,建議按照設計要求選擇相應的型號,并嚴格按照施工圖紙的要求進行安裝和焊接,以確保管道的正常運行和防水效果的**性。
