在電氣工程中,異形電氣套管是一種多功能解決方案,可用于連接剛性防水套管,并實現電氣組合的穿墻密閉。它也被稱為人防穿墻密閉肋、穿墻密閉肋、防水套管、墻體預埋管等。這些異形電氣套管之間的間距一般為10公分。

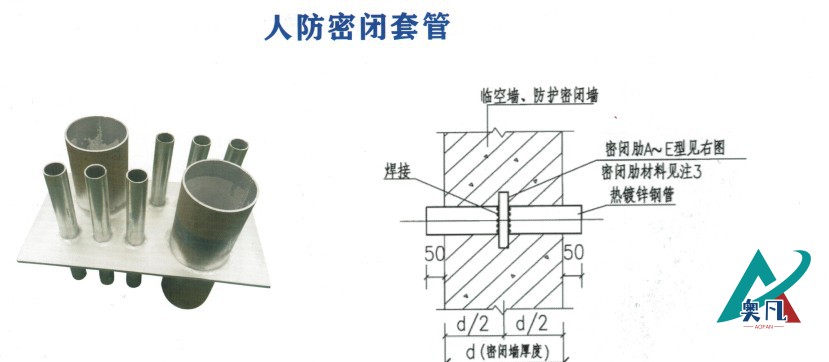

異形電氣套管(人防密閉套管)

特點和用途:

異形電氣套管通常由剛性防水套管鏈接而成。它們可以形成一行、兩行或三行不同配置的套管組合。常見的是一行有5個套管,兩行有10個、8個或6個套管,三行有3個套管。另外,DN50的人防套管外徑為48mm和58mm,一般用于穿線和穿水管。通過安排不同的異形電氣套管數量和間距,可以根據客戶的需求來定制。

制作方法:

制作異形電氣套管非常簡單。先確定好異形電氣套管的尺寸和型號,然后找一塊鋼板,并利用氣割設備規(guī)劃好異形電氣套管的外徑和異形電氣套管之間的間距,然后進行劃線。利用氣割設備對鋼板進行穿孔,確保穿孔準確無誤。穿孔完成后,將異形電氣套管穿入穿孔處,然后利用電焊進行焊接,形成完整的異形電氣套管。

應用范圍:

異形電氣套管適用于穿過人防護結構,引入給水管、排水管、通氣管、供油管、消防給水管和壓力排水管等多種管道。它們可用于在墻體中實現各種管道的密閉穿墻。采用壁厚大于3mm的熱鍍鋅鋼管,并采用厚度為10-12mm的鋼板制作密閉翼環(huán)。密閉翼環(huán)與密閉穿墻短管的焊縫區(qū)要求飽滿、均勻、嚴密,確保異形電氣套管的**密閉性和**性。

異形電氣套管作為連接剛性防水套管的多功能解決方案,可實現電氣組合的穿墻密閉。它的制作方法簡單,應用范圍廣泛,可滿足不同管道的密閉需求。在工程實施中,要選擇合適的異形電氣套管尺寸和配置,并確保安裝過程中的焊接質量。
