水電預埋套管安裝圖紙是建筑工程中非常重要的一部分,它指導著水電工程的施工和安裝過程。對于一些非專業人士來說,閱讀和理解水電預埋套管安裝圖紙可能會有一定的難度。如何正確地閱讀和理解水電預埋套管安裝圖紙?是我們小編奧凡今天需要探討的一個重要問題。

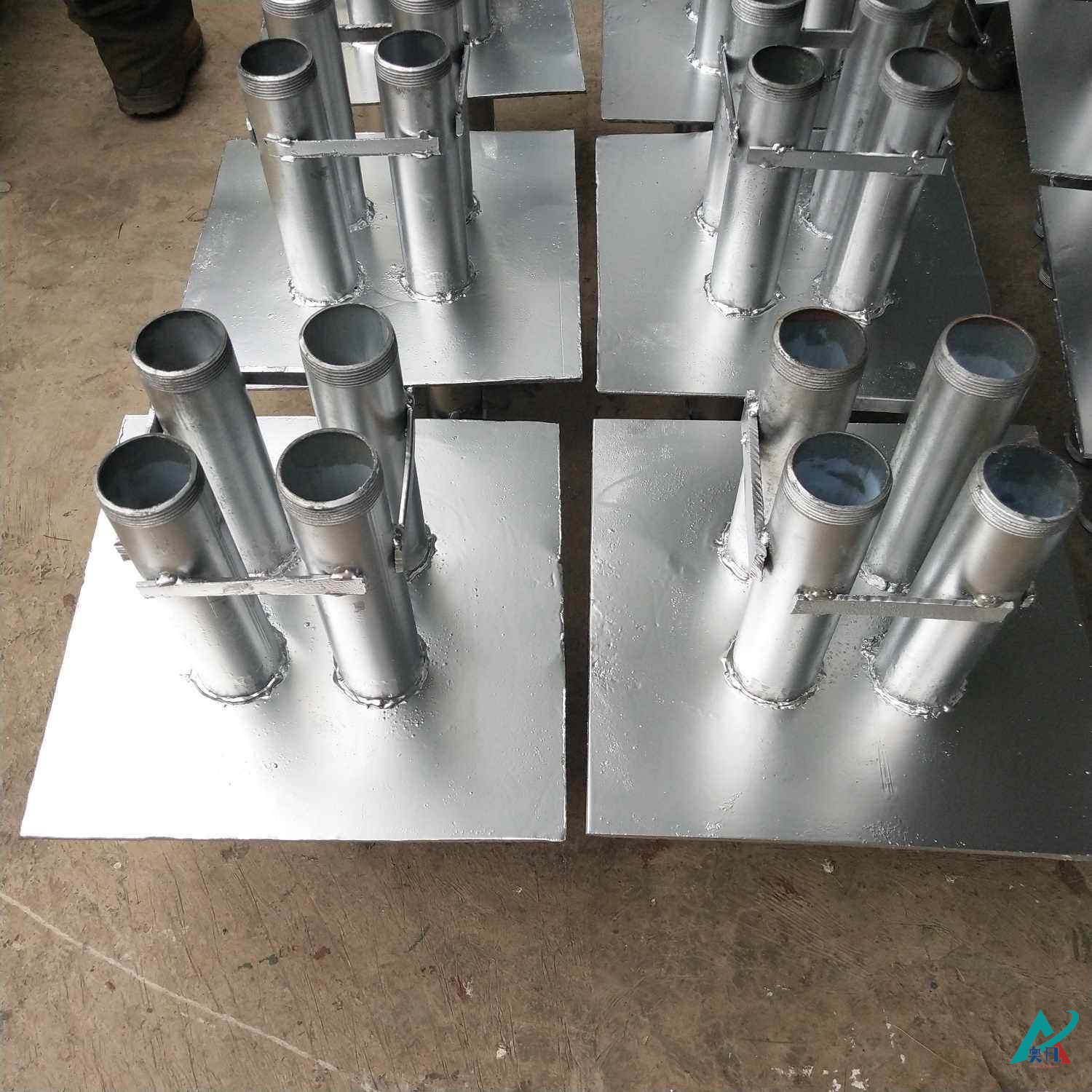

水電預埋套管

1. 熟悉圖例和符號:

水電預埋套管安裝圖紙使用了大量的圖例和符號,這些圖例和符號代表著不同的元素和設備。閱讀圖紙之前,先要熟悉這些圖例和符號的含義。圖例和符號將在圖紙的開頭或結尾處進行解釋說明。遵循圖例和符號的說明,可以更好地理解圖紙中的信息。

2. 觀察圖紙的比例尺:

水電預埋套管安裝圖紙通常會標注比例尺,以便準確地表示實際場地的尺寸和布局。閱讀圖紙時,要注意根據比例尺來判斷實際尺寸,如果圖例標注為1:50,那么圖紙上的每個單位長度相當于實際場地上的50個單位長度。

3. 分析圖紙的布局和標注:

水電預埋套管安裝圖紙通常會包括建筑平面圖、立面圖、剖面圖等多個視圖。要先仔細觀察圖紙的布局和標注,了解每個圖紙視圖的代表意義。建筑平面圖展示了整個樓層的平面布局,立面圖展示了建筑物的垂直面,剖面圖則展示了建筑物的縱向切面。

4. 查看管線路線和尺寸:

對于水電預埋套管安裝圖紙,關注管線路線和尺寸是至關重要的。管線的路徑和連接關系將會在圖紙上清晰地呈現出來。還要注意管線的尺寸標注,包括直徑、深度等信息。準確理解這些信息,可以確保安裝過程中的正確施工。

5. 注意特殊要求和約定:

有些水電預埋套管安裝圖紙可能還會包含特殊要求和約定,如安裝高度、材料規格、施工方法等。這些信息對于工程施工至關重要。仔細閱讀和理解這些特殊要求和約定,確保施工過程中遵循相關規范和標準。

水電預埋套管安裝圖紙對于施工工程至關重要。通過熟悉圖例和符號、觀察比例尺、分析布局和標注、查看管線路線和尺寸以及注意特殊要求和約定,我們可以更好地閱讀和理解水電預埋套管安裝圖紙。這將有助于確保安裝工程的準確性和安全性。如果遇到難以理解或解決的問題,建議咨詢專業水電工程師或相關專業人士---奧凡。
