柔性/剛性防水套管是建筑物防水工程中常用的材料之一,其作用是在管道穿過樓板或墻體時,對其提供有效的防水保護。柔性防水套管和剛性防水套管是兩種常見的類型,它們?cè)诮Y(jié)構和材料上有所不同,但都具有相似的安裝和封堵方法。奧凡將分別介紹這兩種防水套管的圖紙圖例和安裝現場封堵方法。

柔性防水套管是一種由金屬或塑料制成的管道,其內部有橡膠或其他彈性材料制成的密封圈,可以實現對管道的密封和防水。下圖是柔性防水套管的圖紙圖例和安裝現場封堵方法。

防水套管圖紙圖例

一、柔性防水套管的圖紙圖例通常包括以下內容:

(1)管道尺寸:

柔性防水套管的尺寸通常與管道尺寸相同,可以根據實際需要進行選擇。

(2)法蘭盤:

柔性防水套管兩端通常帶有法蘭盤,用于固定管道和密封防水。

(3)密封圈:

柔性防水套管內部有橡膠或其他彈性材料制成的密封圈,用于實現對管道的密封和防水。

(4)壓蓋:

壓蓋是用來壓緊密封圈的部件,可以實現對管道的更可靠的密封。

二、柔性防水套管的圖紙示例:

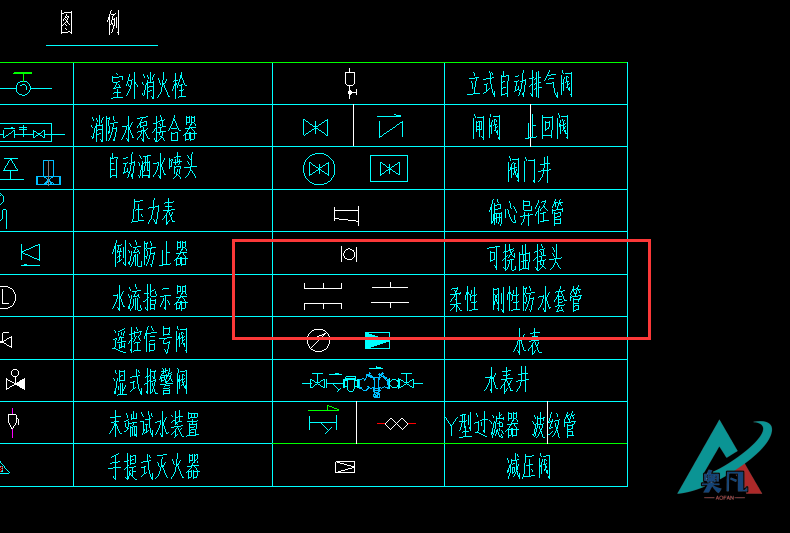

柔性防水套管圖紙圖例

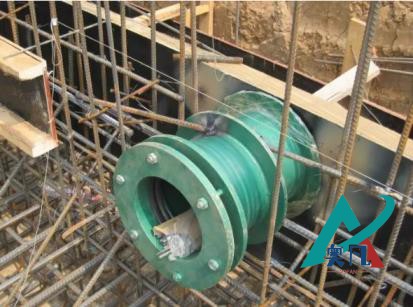

柔性防水套管安裝現場

三、柔性防水套管的安裝現場封堵方法通常包括的步驟:

(1)清理:

清理穿墻孔洞周邊的雜物和灰塵,**孔洞表面干凈整潔。

(2)安裝法蘭盤:

將法蘭盤固定在管道的一端,將密封圈安裝在法蘭盤的內側。

(3)安裝套管:

將柔性防水套管安裝在穿墻孔洞內,將另一端的法蘭盤固定在管道上,并將壓蓋壓緊密封圈。

(4)封堵孔洞:

用水泥或砂漿將穿墻孔洞封堵嚴實,確保不會滲水。
