S312"指的是《S312型柔性防水套管圖集》,這是一個關于柔性防水套管的設計和安裝的標準圖集,該圖集由建筑科學研究院研制設計,是柔性防水套管生產的重要依據之一,它詳細描述了S312型柔性防水套管的結構、尺寸、安裝方式等信息。以下是對S312柔性防水套管圖集的具體解釋:

一、定義與用途

S312柔性防水套管,也被稱為S312型柔性預埋套管或S312柔性穿墻套管,主要用于管道穿過墻壁之處,特別是有振動要求或嚴密防水要求的構筑物。它能夠有效防止水分從管道與墻體之間的縫隙中滲透,確保管道系統的正常運行和建筑物的安全。

二、圖集內容

S312柔性防水套管圖集通常包含以下內容:

1. 總說明:

   對圖集進行總體介紹,包括編制背景、適用范圍、使用注意事項等。

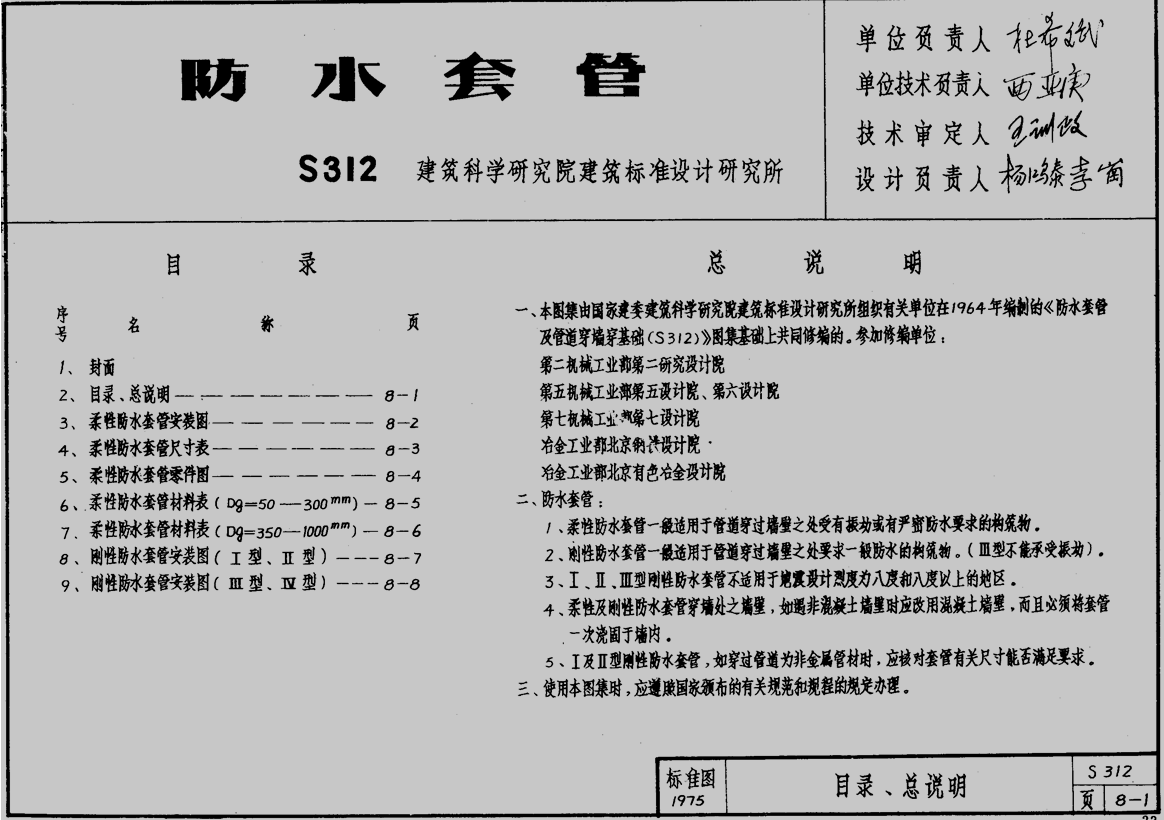

   S312柔性防水套管圖集總說明

2. 結構示意圖:

   展示S312柔性防水套管的結構,包括防水套管本身、法蘭盤、密封圈等部件。

3. 尺寸表:

   詳細列出不同規格S312柔性防水套管的尺寸信息,如防水套管直徑、法蘭盤直徑、密封圈尺寸等。

4. 材料表:

   列出S312柔性防水套管所需的主要材料,如鋼材、橡膠等,并給出相應的材質標準和要求。

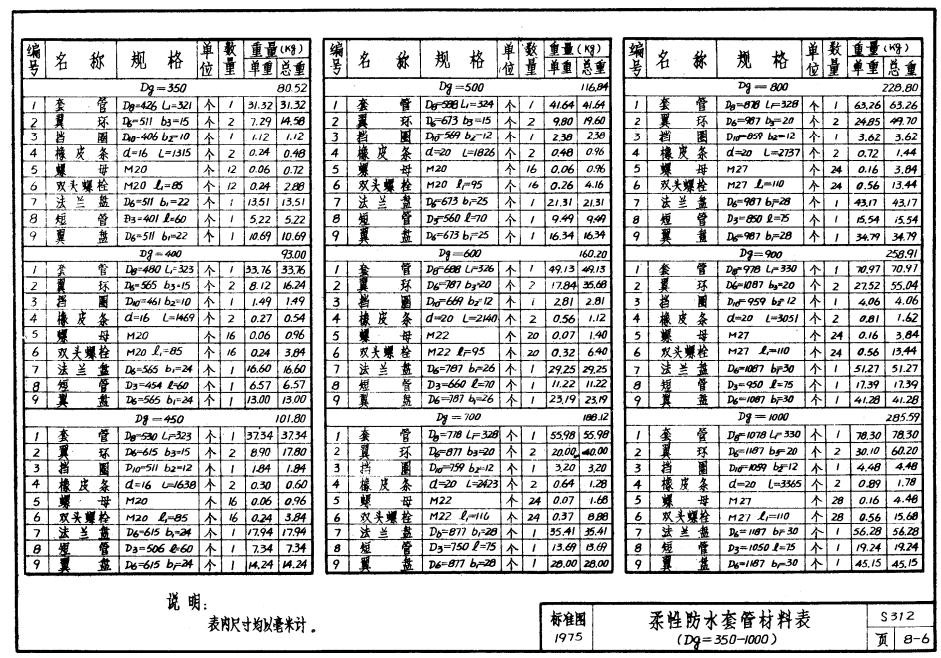

   S312柔性防水套管材料表

5. 安裝圖:

   提供S312柔性防水套管的安裝示意圖和步驟,指導施工人員正確安裝防水套管。

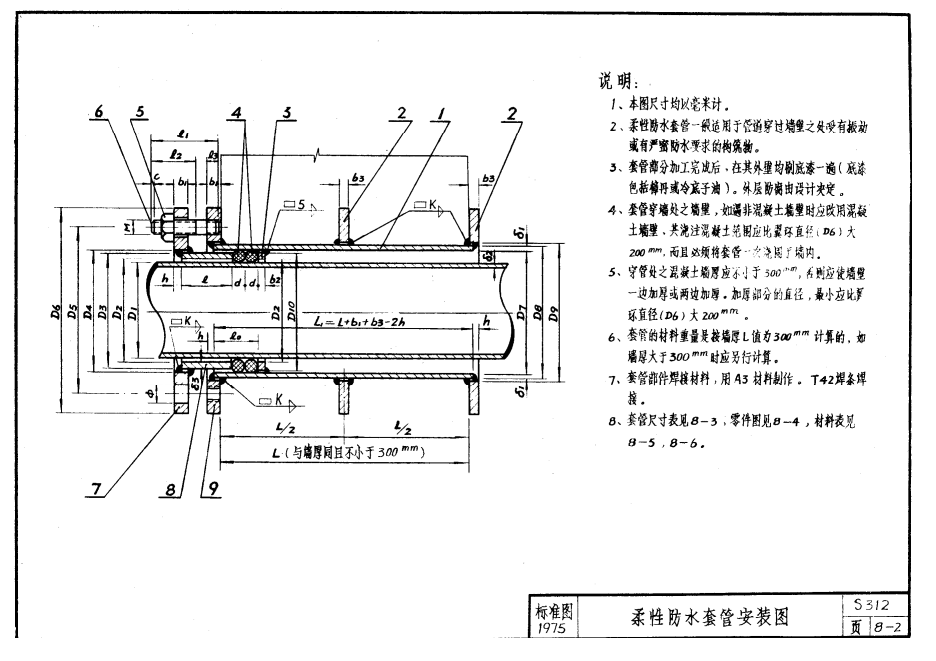

   S312柔性防水套管的安裝示意圖

三、安裝注意事項

1. 墻體要求:

   S312柔性防水套管應安裝在混凝土墻體上,如遇到非混凝土墻體,應改用混凝土墻體,并確保墻體厚度不小于300mm。

2. 澆注范圍:

   在澆注混凝土時,應確保混凝土范圍比翼環直徑大200mm,并將防水套管一次性澆固于墻內。

3. 密封圈安裝:

   在安裝S312柔性防水套管時,應正確安裝密封圈,確保其密封性能良好。

4. 防腐處理:

   防水套管部分加工完成后,應在其外壁刷底漆一遍(底漆包括樟丹或冷底子油),外層防腐由設計決定。

四、應用場景

S312柔性防水套管廣泛應用于建筑、化工、鋼鐵、自來水、污水處理等領域,特別是在需要承受振動和防水要求的場合下,如水池、水塔、地下室、人防工程等。

S312柔性防水套管圖集是一種重要的技術文件,它提供了S312型柔性防水套管的結構、尺寸、安裝方式等詳細信息,為施工人員提供了有力的技術支持和保障。
