杭州電氣密閉套管的安裝標準需要遵循相關的國家標準和規范。以下是一些相關的安裝標準和要求:

一、國家標準

GB50254-2014《電氣裝置安裝工程 低壓電器施工及驗收規范》:

該標準中包含了電氣裝置安裝工程中低壓電器的施工及驗收規范,其中第3.0.16、9.0.2條為強制性條文,須嚴格執行。

GB 50168-2018《電氣裝置安裝工程 電纜線路施工及驗收標準》:

該標準中包含了電氣裝置安裝工程中電纜線路的施工及驗收標準,其中第5.2.10、8.0.1條為強制性條文,須嚴格執行。

二、 安裝要求

預埋點確定:

根據圖紙確定預埋點的位置,**電氣密閉套管的正確安裝位置。

鋼筋綁扎:

在墻體鋼筋綁扎好后,將電氣密閉套管放置在預定位置,并進行固定。

焊接:

對電氣密閉套管進行焊接,確保其與墻體結構牢固連接。

抗力片防護:

人防工程中的電氣管道應設置抗力片進行防護,接線盒應使用厚度大于等于3mm的熱鍍鋅鋼板蓋板進行保護。

防腐蝕處理:

在遇到黏附性地下水或腐蝕性土壤的情況下,需要對電氣密閉套管進行防腐蝕處理。

填充料選擇:

選擇合適的填充料,以滿足電氣密閉套管的密封要求。

安裝高度:

電氣密閉套管的安裝高度一般在門上300mm至500mm之間。

管口伸出:

電氣密閉套管安裝后,管口兩邊應伸出墻、梁、柱面5cm至10cm。

三、 其他注意事項

戰時封堵:

設有臨戰封堵出入口的人防工程,工程電源進線不得從臨戰封堵區域進入,應通過墻體、下垂梁或頂板中預埋的防護密閉盒或密閉套管進入。

接口要求:

管道在電氣密閉套管內不得有接口。

電氣密閉套管內徑:

電氣密閉套管內徑應比管道外徑大30mm至40mm。

密閉處理:

在電氣密閉套管與管道之間應用密閉材料填充密實,并在管口兩端進行密閉處理。填料長度應為管徑的3倍至5倍,且不得小于100mm。

請注意,這些標準和要求可能會根據具體的工程情況和設計要求而有所不同,因此在實際安裝過程中,還應參考相關的設計圖紙和施工規范。

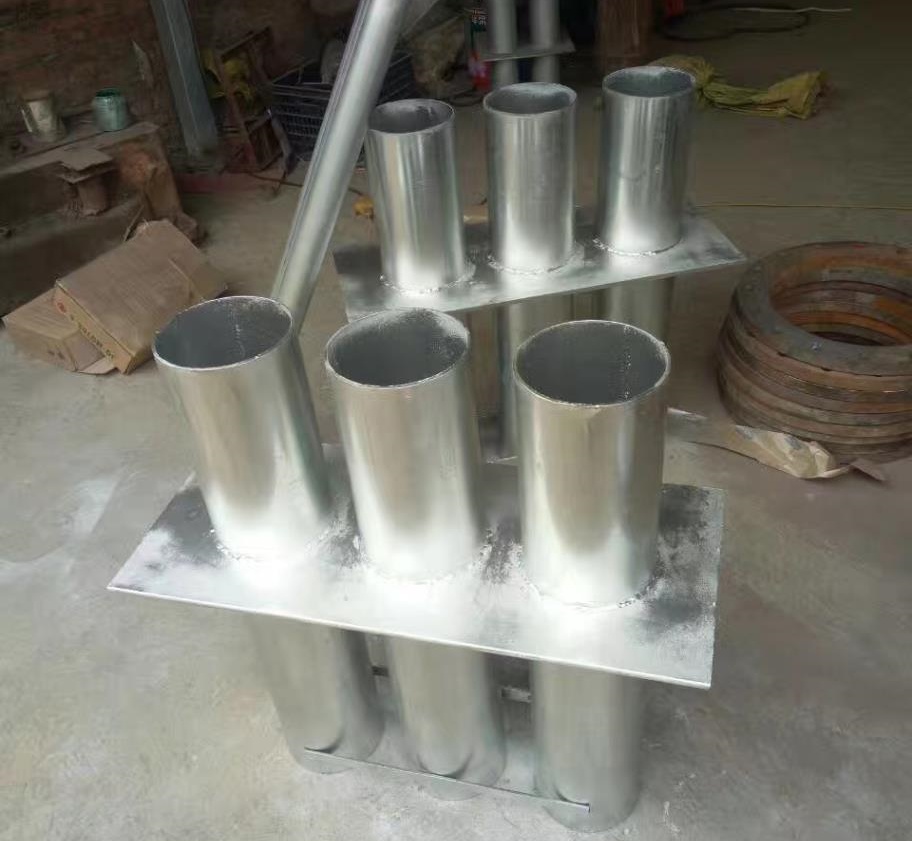

電氣密閉套管圖片

參考資料:

[1] 住房城鄉建設部關于發布國家標準《電氣裝置安裝工程 低壓電器施工及驗收規范》的公告

[2] 電氣裝置安裝工程電纜線路施工及驗收標準[附條文說明]GB50168-2018

[3] 民用建筑電氣設計標準GB51348-2019

[4] 住房城鄉建設部關于發布國家標準《電氣裝置安裝工程 電纜線路施工及驗收標準》的公告

[5] 『GB50303-2015』建筑電氣工程施工質量驗收規范

[6] 新規范對密閉穿墻管施工的要求 - 百度文庫
